Котел Ретра-5М Komfort 20 кВт

Котел Ретра-5М Komfort 20 кВт

Пеллетний пальник та бункер у комплект не входять, купуються окремо.

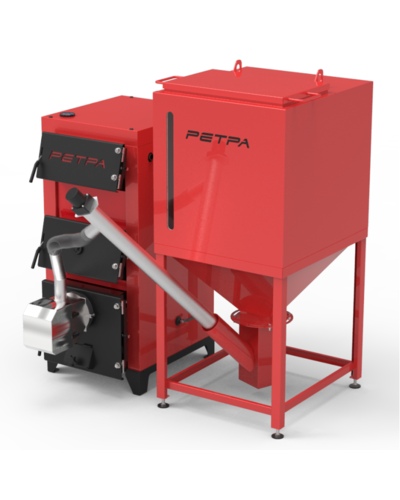

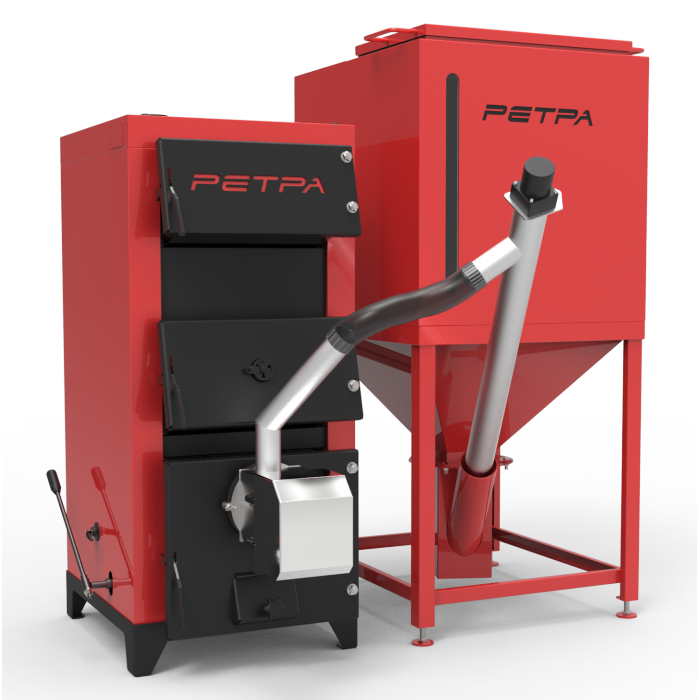

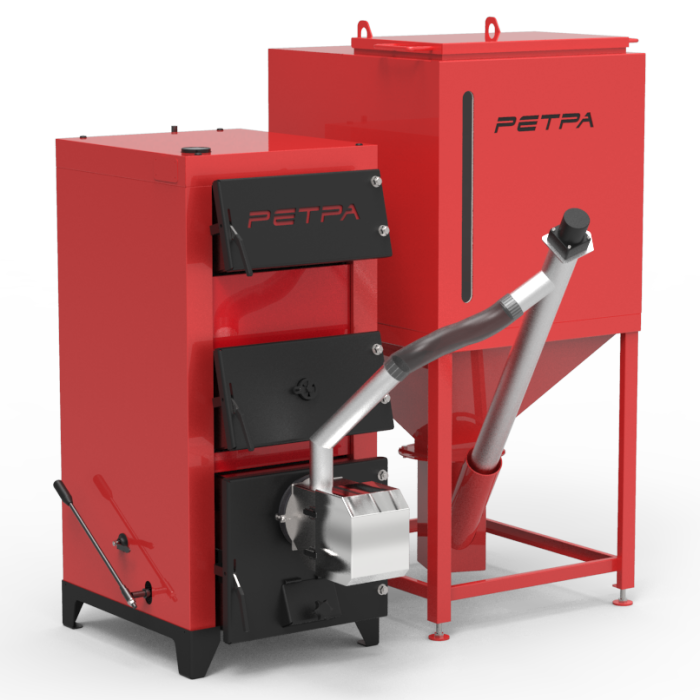

Твердопаливні котли моделей «РЕТРА-5М KOMFORT» - побутові котли, які можуть бути обладнані пелетним пальником (факельного типу) та системою подачі палива з бункером; роботою котла управляє мікропроцесор, подача палива відбувається автоматично (основний режим). Котли модельного ряду «Ретра-5М KOMFORT» також працюють з турбонаддувом та пультом керування при ручному завантаженні палива (резервний режим).

Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія для тепло- та гарячого водопостачання житлових будинків, дач, виробничих та складських приміщень, торгових об'єктів, будівель соціального та адміністративного.

Опціально котли "Ретра-5М KOMFORT" пристосовані до роботи у двох режимах:

1. Автоматична подача палива (пелети з різних сортів деревини).

2. Ручна подача палива (дерево, вугілля, брикет тощо великофракційне паливо).

Переваги котлів модельного ряду "Ретра-5М KOMFORT":

• Конструкція котла дозволяє спалювати різні види палива (дерево, вугілля, брикети, відходи деревини).
• Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації відпрацьованих газів, що значно продовжує термін експлуатації котла.
• Виробником котел пристосований до роботи в автоматичному режимі з пелетним пальником та системою подачі палива з бункером (основний режим), так і системою електронного керування та подачею повітря при ручному завантаженні палива (резервний режим).
• Гарантія – 3 роки!


Влаштування котла

Сталевий теплообмінник (1) складається з двох частин, у нижній частині знаходиться камера згоряння (2), у верхній розміщені прямі перегородки (3), які утворюють конвективні канали теплообмінника. Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну сорочку». Процес горіння відбувається в камері згоряння за допомогою смолоскипного пальника (27) в автоматичному режимі або на водоохолоджуваних колосникових гратах (22) при ручному режимі роботи, в колосникових гратах розміщена камера піддувала (зольник) (11). Димові гази, пройшовши конвективні канали теплообмінника, потрапляють у димар (4).

ПРИНЦИП РОБОТИ КОТЛА

Вода із системи теплопостачання надходить у котел через патрубок обороту, розтікається по всіх внутрішніх порожнинах теплообмінника і, по його металевих стінках, відбирає тепло від палива (контактним і радіаційним способами в топці) і газоподібних продуктів згоряння (конвективним способом в інших частинах теплообмінника). Нагріта вода через патрубок подачі 16 надходить у систему теплопостачання.

Розпалювання холодного котла слід починати лише переконавшись у тому, що котел герметичний і дійсно заповнений водою. Необхідно відкрити дверцята піддувала. Розпал необхідно проводити сухими дровами протягом 0,5 години, домагаючись поступового підвищення температури води на виході з котла до 70 °С. Перший розпал для котлів моделі «Ретра-5М KOMFORT» в ручному (резервному) режимі слід проводити без системи припливної вентиляції (без вентилятора), регулюючи приплив повітря відчиненням дверей піддувала, пам'ятаючи про включення насоса центрального опалення після перевищення температури на виході з котла вище 40 °С контролером, увімкнеться автоматично).

Котли моделі «Ретра-5М KOMFORT» зі смолоскипним пальником та автоматичною подачею палива, мають вбудовану функцію авто розпалу (докладна інформація з розпалювання котла з пальником і по налаштуванню роботи котла описана в паспорті на пальник).

Перші 2-3 дні рекомендується безперервна робота котла при температурі води на виході 70-80 ° С (для того, щоб позбутися конденсату). Надалі можна провести програмування роботи котла на електронному контролері згідно з правилами, які подано в інструкції до контролера (електронного пульта).

Після розпалювання в котлах моделі «Ретра-5М KOMFORT» керування процесом згоряння та подачею палива проходить в автоматичному режимі за допомогою електронного блоку керування (контролера).

Система первинного та вторинного розподілу повітря в котлах моделі «Ретра-5М KOMFORT» дає можливість працювати котлу після щільного закриття всіх дверей та лючків згідно з заданими на контролері параметрами роботи. Роль обслуговуючого персоналу полягає лише у своєчасному поповненні камери згоряння (при ручному режимі) та бункера (при автоматичному) паливом.

Використання пелетного пальника в казанах модельного ряду «Ретра-5М KOMFORT»

Для встановлення пальника на котел моделі «Ретра-5М KOMFORT» необхідно демонтувати заглушки нижнього люка, і на їх місце змонтувати пальник. Далі користуватися положеннями інструкції до пальника.

Характеристики факельного пелетного пальника EKO-PALNIK VIP

• Пальник спалює дерев'яні гранули / пелети будь-якої якості, у тому числі агро-пелети та пелети із соломи;

• Легко здійснювати чищення пальника завдяки його зручній конструкції;
• Пальник виготовлений з нержавіючої сталі, жаростійких та кислотостійких матеріалів високої якості;
• Повністю автоматизовані такі процеси: розпалювання, горіння та погашення;
• Модуляція пальника дозволяє ефективно використовувати пелети;
• Компактна конструкція та розміри забезпечують зручність монтажу у більшості котлів на твердому паливі;
• Висока ефективність – ККД 94%;
• Низьке енергоспоживання – близько 20 Вт у робочому режимі;
• Екологічно чистий, низький рівень викидів – на рівні газових та рідкопаливних пальників;
• Співпраця з кімнатним термостатом, який контролює час нагрівання гарячої води та температуру в приміщенні;
• Автоматичне включення та вимкнення пальника при збоях живлення;
• Високий рівень безпеки: надійний клапан, який захищає від зворотного полум'я; датчик температури запобігає перегріву котла у разі вимкнення електроенергії.

Гарантія: 2 роки

Комплектація котлів "Ретра-5М KOMFORT"

Габаритні розміри

Паспорт котла Ретра-5М

Паспорт пульта ST-24

Технічні характеристики казанів модельного ряду "Ретра-5М" потужністю 10-32 кВт
