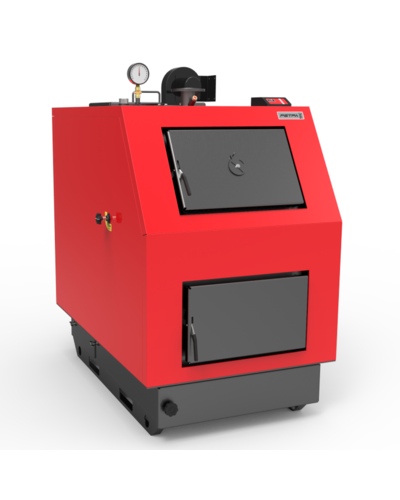

Котел Ретра-3М 65 кВт

Котел Ретра-3М 65 кВт

Паливо

В якості сировини можна використовувати вугілля, антрацит, дрова, брикет, торф, відходи деревообробки, брикетовану лузгу, солому, макулатуру - подача палива ручна. Можливо використовувати паливну сировину з високою вологістю (60% та більше). ККД становить 86-93% залежно від виду палива.

Застосування

Використовується для центрального опалення індивідуального житла та житлових комплексів, адміністративних, промислових та складських приміщень, особливо деревопереробних підприємств, тваринницьких комплексів, павільйонів, теплиць, шкіл, магазинів, медичних закладів.

Котли мають ряд переваг:

• Коефіцієнт корисної дії до 86-93% з допомогою конструктивних особливостей;

• Міцний корпус камери згоряння зі сталі завтовшки 5 мм забезпечує ресурс роботи обладнання 15 років і більше;
• Система розсікання повітряного потоку по всьому об'єму топки, що забезпечує повне спалювання палива;
• Система налаштування потоків повітря під будь-який вид твердого палива та горючих відходів (дрова, брикет, вугілля, солома, біопаливо тощо);
• Електронне керування примусовою подачею повітря з можливістю встановлення кліматичного терморегулятора та функції дистанційного керування;
• П'ять років гарантії на теплообмінник!

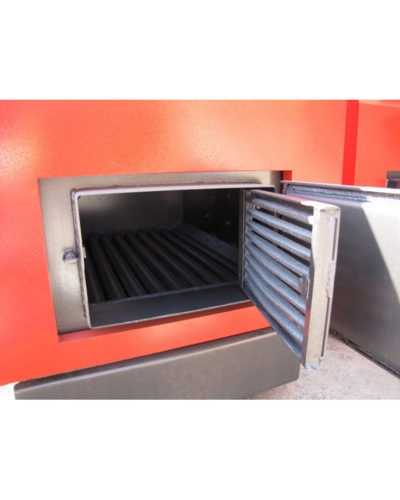

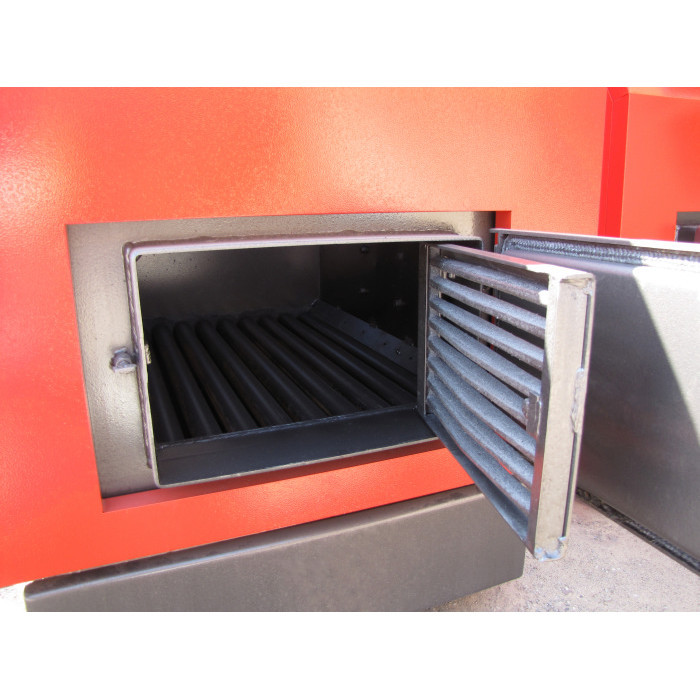

• Можливість очищення колосникових грат та ворушіння палива в процесі роботи (механічний рушник);
• Система запору виносу тепла з димовими газами, температура яких у стабільному режимі котла становить 90-110 ^про ;
• Разове завантаження палива становить від 7-36 годин;
• При необхідності котли обладнуються системою автоматичної подачі палива .

Загальні характеристики

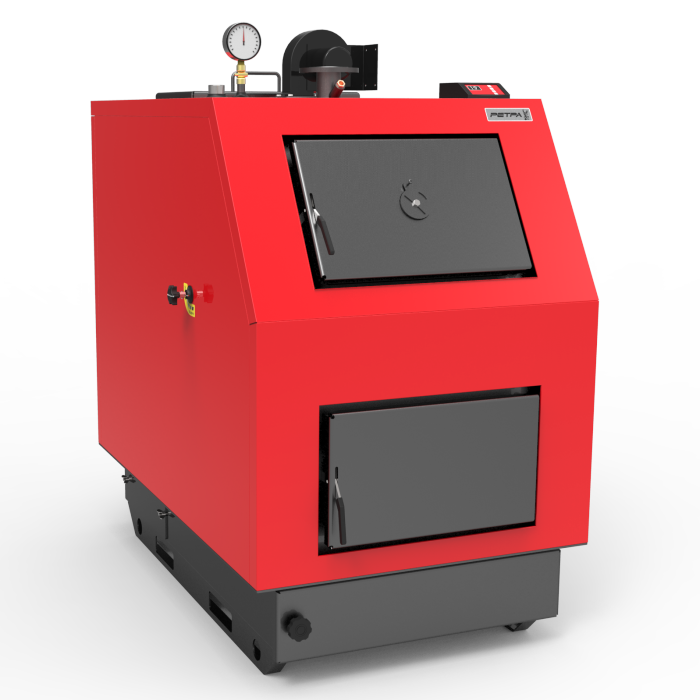

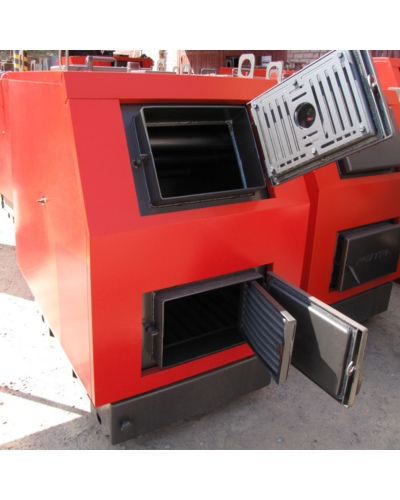

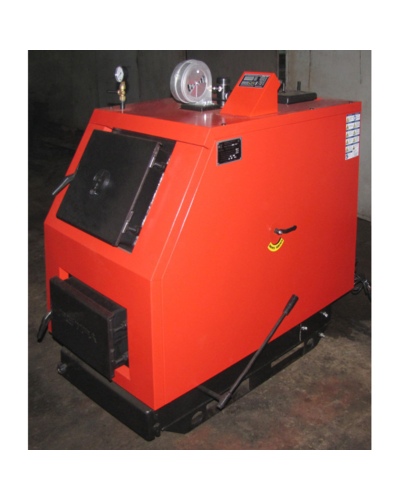

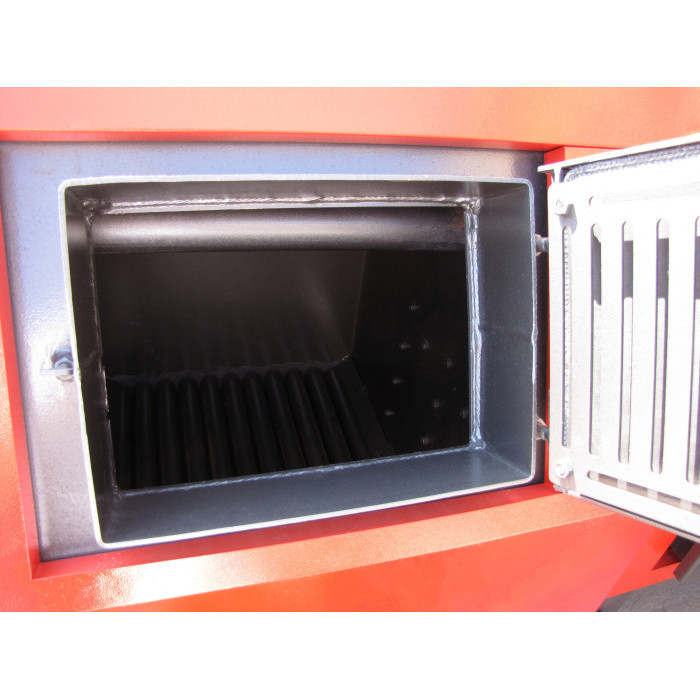

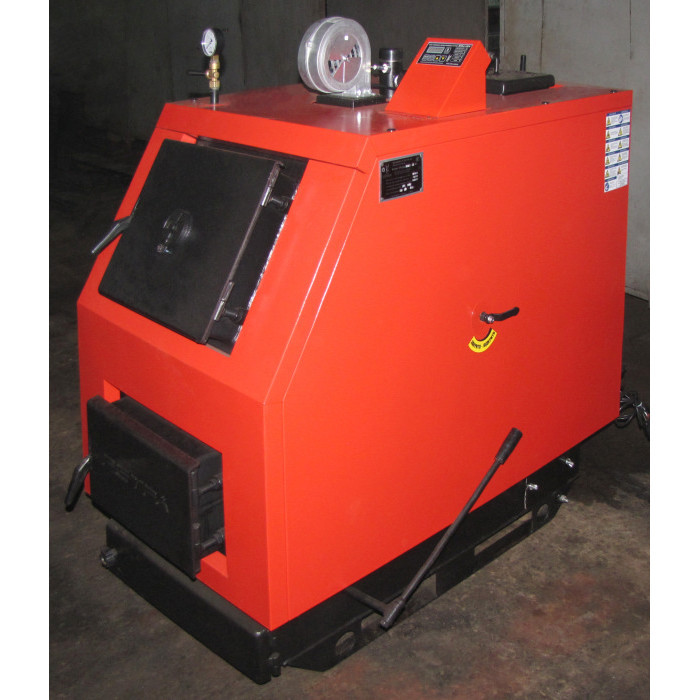

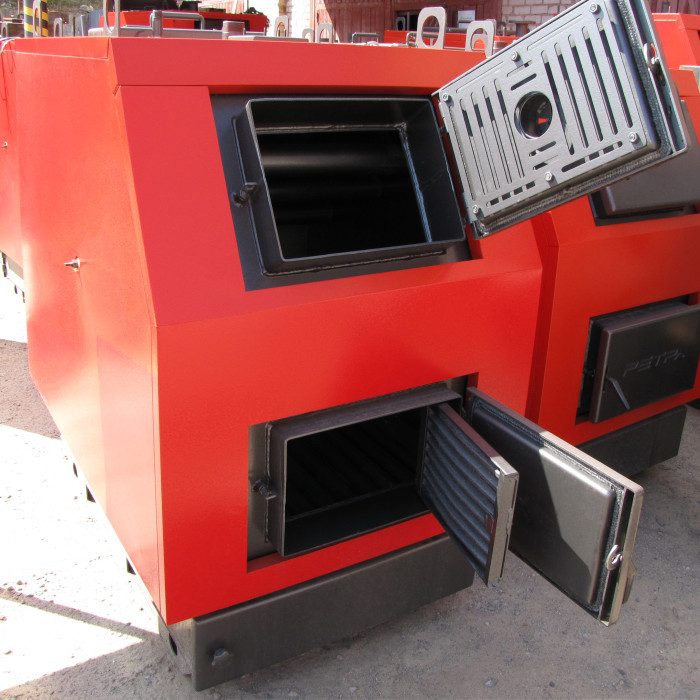

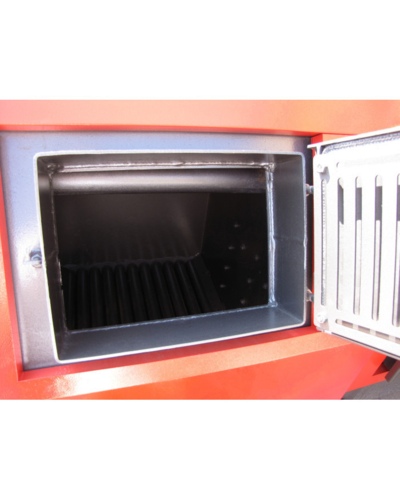

Котел «Ретра-3М» є конструкцією з міцного листового металу з дуже розвиненою поверхнею прийому тепла. Котел має трикамерну структуру. Перша камера (топка) має великий обсяг, що дозволяє максимально продовжити період згоряння одноразового завантаження палива. У зв'язку з чим після розпалювання немає потреби в постійному обслуговуванні. Друга камера виконує функцію відбору тепла продуктів згоряння. Колосники обладнані механічним розпушувачем. Для інтенсифікації процесу горіння встановлені вентилятори, що подають повітря через повітряні канали по всьому об'єму топки. Корпус котла теплоізольований.

Будова котла "Ретра-3М" потужністю 25-80 кВт

Система керування твердопаливним котлом РЕТРА-3М

Конструкція котла передбачає його експлуатацію разом з електронним пультом керування та вентиляторами піддуву.

Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла.

Принцип роботи приладу полягає в управлінні процесом горіння палива та циркуляцією теплоносія шляхом регулювання обертів вентиляторів, що нагнітають повітря в топку котла, та подачею живлення на циркуляційний насос.

Стан вентиляторів та насоса визначається температурою теплоносія на виході котла, яка вимірюється за допомогою цифрового датчика температури.

Функціональні особливості пульта управління:

• Прилад забезпечує звукову та візуальну сигналізацію аварійних та позаштатних режимів його роботи;

• Органи керування приладу дозволяють встановити необхідну температуру теплоносія, вибрати профіль роботи пульта в залежності від виду палива (дрова, торф або брикет, вугілля, тирсу або тріска);
• Можливість встановлення різних температурних порогів включення - вимикання вентиляторів та насоса, плавне регулювання обертів вентиляторів;
• Завдяки застосуванню двох каналів регулювання подачі повітря досягається повне спалювання палива та піролізних газів, що утворюються при згорянні палива, що забезпечує підвищений коефіцієнт корисної дії котла, і, як наслідок, призводить до зниження витрати палива та зменшення викидів шкідливих речовин в атмосферу;
• Наявність аварійного термостата, який при перевищенні температури теплоносія знімає живлення з вентиляторів (вимикає їх);
• Можливість роботи за послідовним інтерфейсом (протокол ModBus) - для дистанційної передачі інформації про поточну температуру теплоносія, сигнали керування та аварійні сигнали, для задання температурних значень теплоносія, для пуску або зупинки автоматичної системи керування, подальшої її реєстрації та візуалізації (додаткова опція).

Паспорт казана Ретра-3М 25-100 кВт

Пульт RETRA-1L ручна подача (Додаток Ж)

Пульт RETRA-1NEW(S) автоматична подача (Додаток Ж)

Технічні характеристики казанів модельного ряду "Ретра-3М" потужністю 25-98 кВт

Габаритні та приєднувальні розміри котлів модельного ряду "Ретра-3М" потужністю 25-98 кВт
