Реле давления Dungs LGW 3 A-4 (LGW3 A4)

Дифференциальное реле давления воздуха, дымового и отходящего газов Реле избыточного давления газа

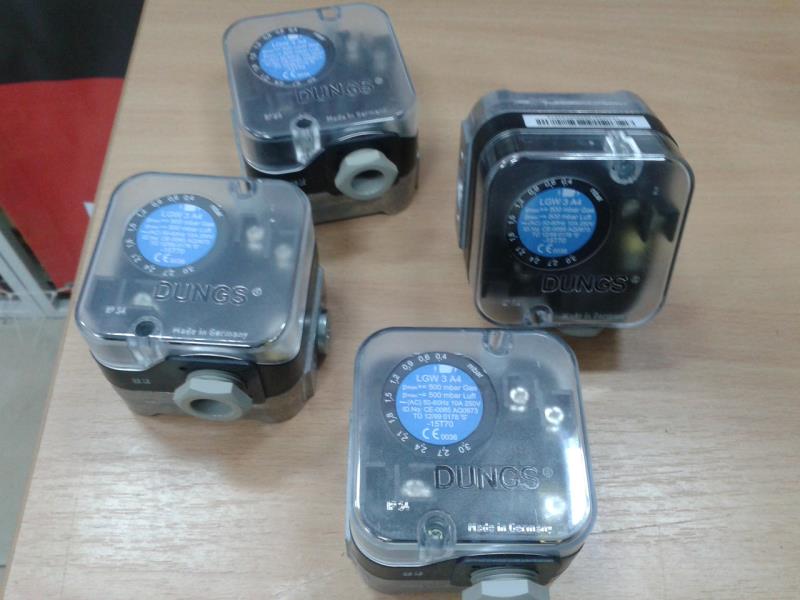

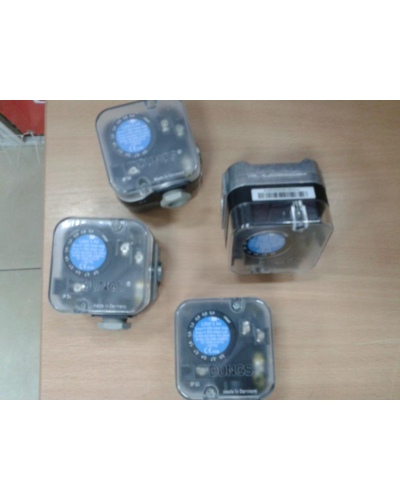

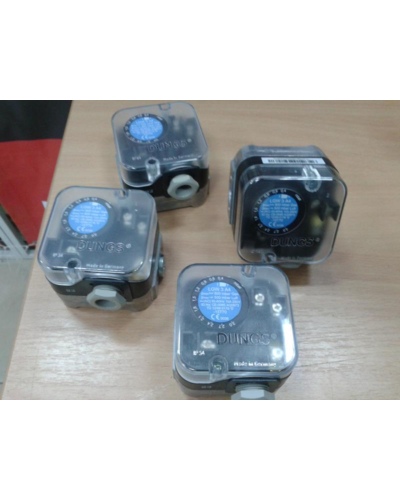

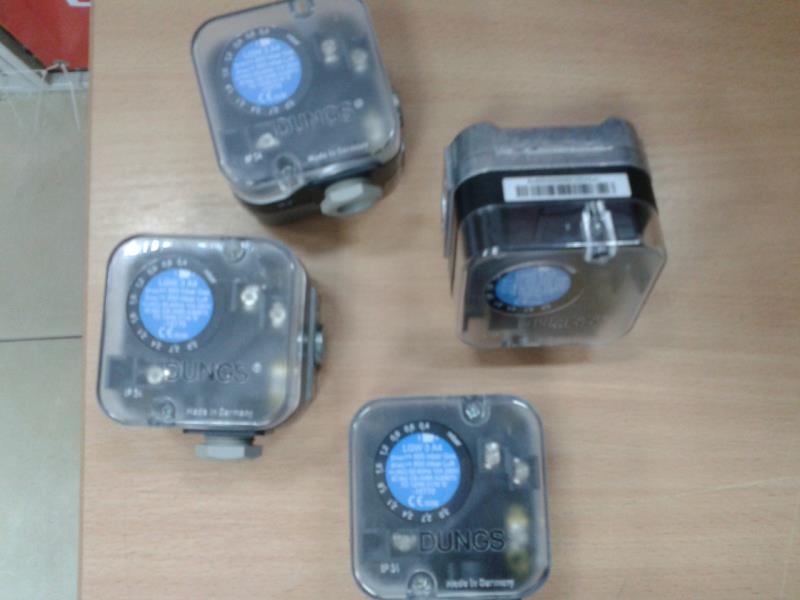

Датчик давления Dungs LGW 3 A-4

Дифференциальные датчики-реле для контроля давления разряжения, разницы давлений и избыточного давления газа и воздуха.

Реле давления типа LGW…A4 — регулируемое дифференциальное реле давления для топочных агрегатов. Оно служит для включения, выключения или переключения электрической цепи на заданное значение давления при изменении действительного значения. Заданное значение (параметр переключения) устанавливается с помощью регулировочного колесика со шкалой. В металлическом корпусе имеется измерительный фланец.

Применение Используется в топочных агрегатах, вентиляционных установках и установках для
кондиционирования воздуха. Дифференциальное реле давления: применяется для воздуха, дымового и отходящего газов. Реле избыточного давления: применяется для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.

При увеличении или уменьшении величины разницы давления за границу допустимого значения, контакт замыкается и подается сигнал на управляющее устройство. Регулировочная шкала синего цвета, с цифровыми обозначениями уставок, позволяет легко настроить датчик Простой монтаж, небольшие габаритные размеры, соединение для подачи давления:
P (+): на нижней стороне корпуса по центру внутренняя резьба G1/4
P (–): на нижней стороне корпуса внутренняя резьба G1/8
