Регуляторы давления газа на складе от РДГ до Aktaris
Регулятор РДГ,РДБК,РДСК,РДГД,РДУК,РД-32,клапан ПКК-40,ПКН(В),КН(В)-2,фильтр ФС,ФВ,ФГ

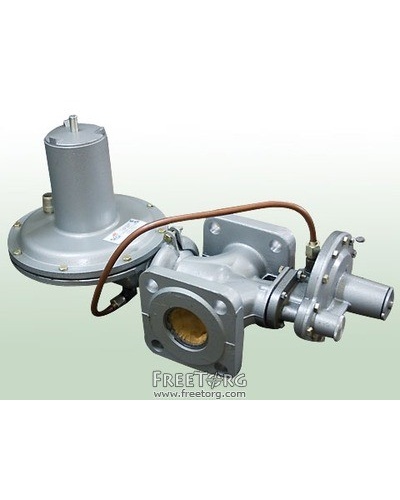

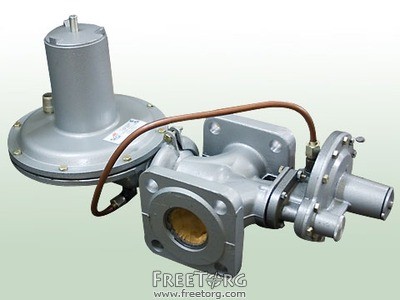

Регулятор давления газа РДГ-50-Н вход.-1,2МПа,вых.-1-60 кПа,900-7100м3/ч,Ду-50мм
Регулятор давления газа РДГ-50-В вход.-1,2МПа,вых.-60-600 кПа,900-7100м3/ч,Ду-50мм
Регулятор давления газа РДГ-80-Н вход.-1,2МПа,вых.-1-60 кПа,2200-14000м3/ч,Ду-80мм
Регулятор давления газа РДГ-80-В вход.-1,2МПа,вых.-60-600 кПа,2200-14000м3/ч,Ду-80мм
Регулятор давления газа РДБК1-50Н вход.-1,2МПа,вых.-1-60 кПа,900-6500м3/ч,Ду-50мм
Регулятор давления газа РДБК1-50В вход.-1,2МПа,вых.-30-600 кПа,900-6500м3/ч,Ду-50мм
Регулятор давления газа РДБК1-100Н вход.-1,2МПа,вых.-1-60 кПа,2816-24884м3/ч,Ду-100мм
Регулятор давления газа РДБК1-100В вход.-1,2МПа,вых.-30-600 кПа,2816-24884м3/ч,Ду-100мм
Регулятор давления газа РДСК-50/400 М вход.-1,2МПа,вых.-10-50 кПа,53-670м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/1000 М вход.-1,2МПа,вых.-20-50 кПа,106-1340м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/2000 М вход.-1,2МПа,вых.-20-50 кПа,145-2167м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/400 МА вход.-1,2МПа,вых.-50-100 кПа,53-670м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/1000 МА вход.-1,2МПа,вых.-50-100 кПа,106-1340м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/2000 МА вход.-1,2МПа,вых.-50-100 кПа,145-2167м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/400 МБ вход.-1,2МПа,вых.-100-200 кПа,53-670м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/1000 МБ вход.-1,2МПа,вых.-100-200 кПа,106-1340м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/2000 МБ вход.-1,2МПа,вых.-100-200 кПа,145-2167м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/400 Б вход.-1,2МПа,вых.-200-300 кПа,53-670м³/ч,Ду-50мм
Регулятор давления газа РДСК-50/1000 Б вход.-1,2МПа,вых.-200-300 кПа,106-1340м3/ч,Ду-50мм
Регулятор давления газа РДСК-50/2000 Б вход.-1,2МПа,вых.-200-300 кПа,145-2167м3/ч,Ду-50мм
Регулятор давления газа комбинированный домовый РДГД-20Мвход.-0,6МПа,вых.1,2-3 кПа,25-105м3/ч,Ду-20мм
Регуляторы давления газа РДУК-200М, РДУК2Н(В)-50, РДУК2Н(В)-100, РДУК2Н(В)-200
Регулятор давления газа РД-32М,РД-50
Клапан-отсекатель предохранительный ПКК-40М
Предохранительно-запорные клапаны ПКН(В)-50, ПКН(В)-100, ПКН(В)-200
Регулятор управления КН-2,КВ-2
Фильтр газовый ФС-25,ФС-50,ФВ-100,ФВ-200,ФГ-50,ФГ-80,ФГ-100,ФГ-12 5,ФГ-150,ФГ-200
Кран шаровый газовый муфтовый Ду-15-50
Кран шаровый газовый фланцевый Ду-25-300
Технические характеристики
| | РДГ-25-Н(В) | РДГ-50-Н(В) | РДГ-80-Н(В) |
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
| Максимальное входное давление, МПа | 0,1–1,2 |
| Пределы настройки выходного давления, МПа | 0,001–0,06(0,06–0,6) |
Пропускная способность по газу с ρ=0,73 кг/м³, м³/ч:
Рвх=0,1 МПа (исп. Н) и Рвх=0,16 МПа (исп. В) | 340 | 1300 | 2200 |
| Диаметр седла рабочего клапана, мм: |
| большого | 25 | 50 | 80 |
| малого | 12 | 20 | 30 |
| Неравномерность регулирования, % | ±10 | ±10 | ±10 |
| Предел настройки давления срабатываемого автоматического отключающего устройства, МПа: |
| при понижении выходного давления | 0,0003–0,0030...0,01–0,03 |
| при повышении выходного давления | 0,003–0,070...0,07–0,7 |
| Присоединительные размеры, мм: |
| Ду входного патрубка | 25 | 50 | 80 |
| Ду выходного патрубка | 32 | 50 | 80 |
| Соединение | фланцевое по ГОСТ 12820 |
| Габаритные размеры, мм | 385×440×460 | 435×480×490 | 575×585×580 |
| Масса, кг | 46 | 65 | 105 |
