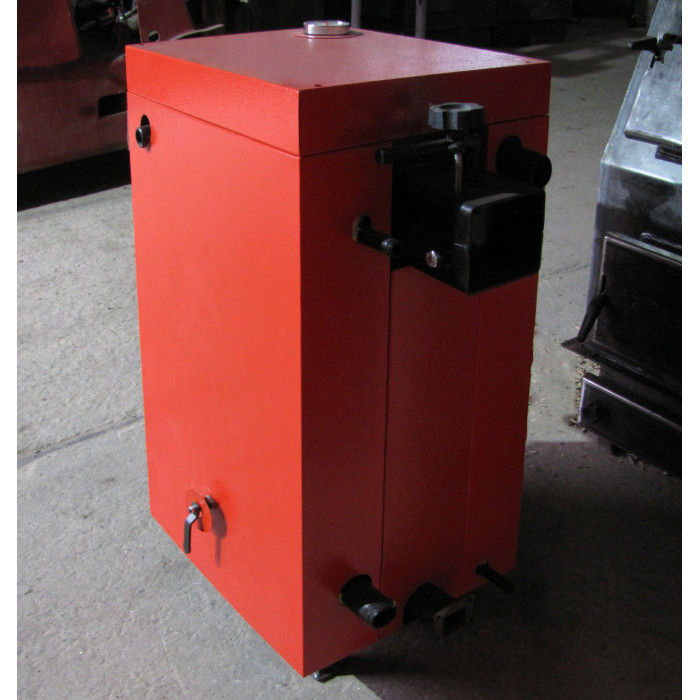

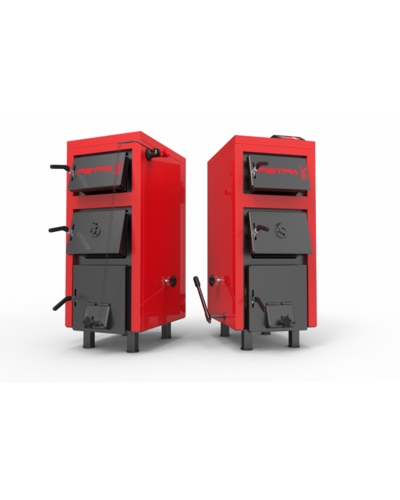

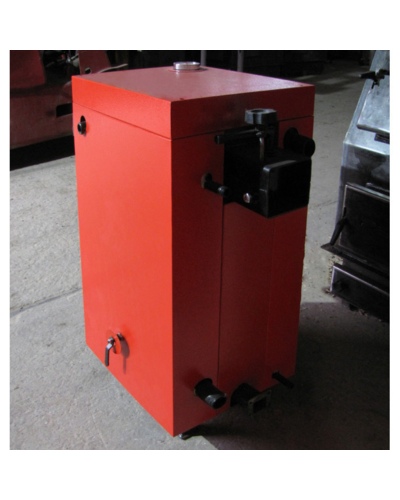

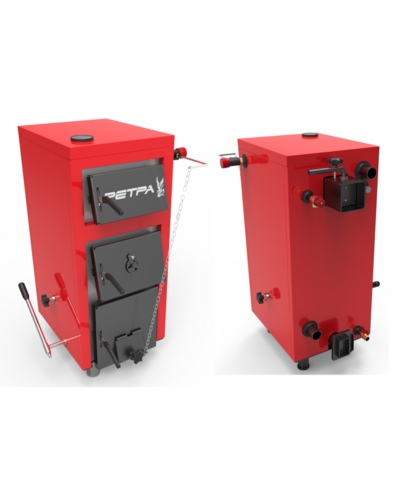

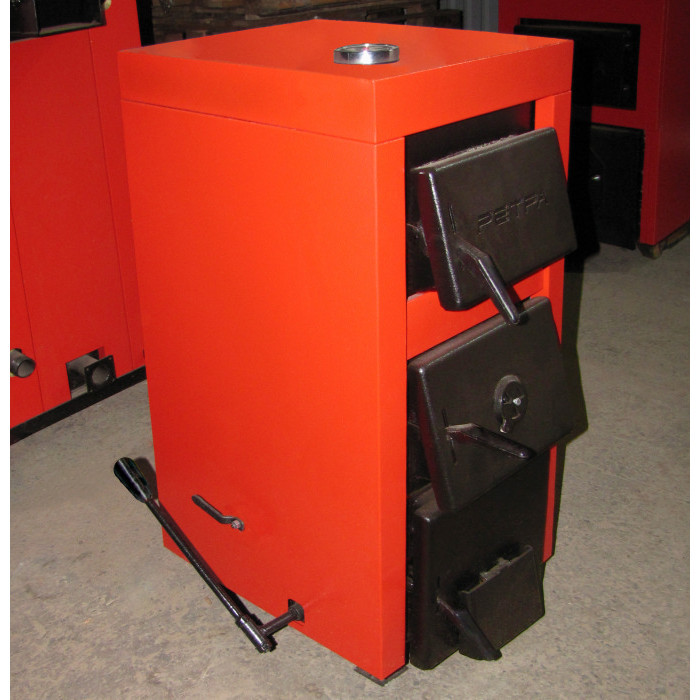

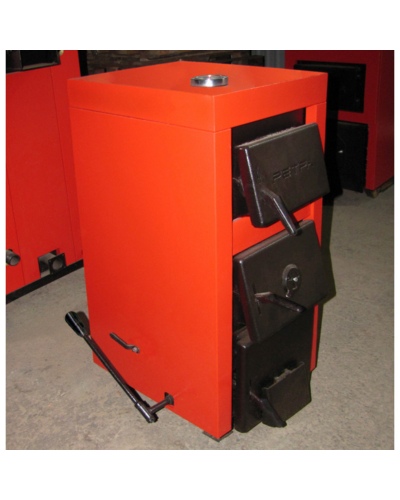

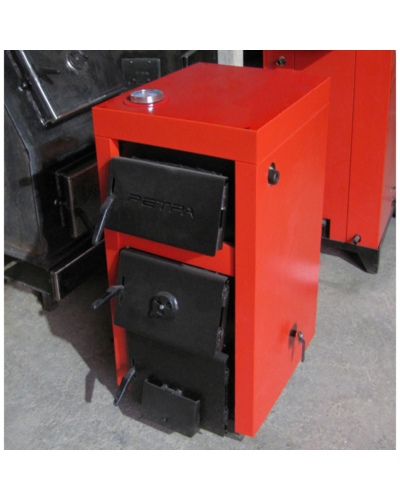

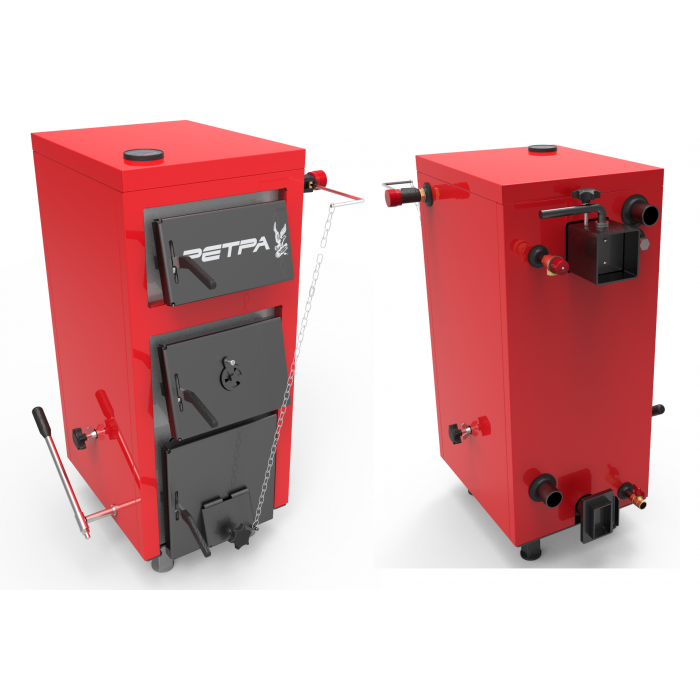

Котел Ретра-5М 25 кВт

Подобные товары:
Артикул: 000003563

26500грн

В наличии

Характеристики:

Производитель: Ретра Диаметр трубы дымохода, мм: 200 Температура продуктов сгорания, не больше, ºС: 140 Номинальный расход топлива, кг/ч, не больше: дрова (Q=12000 кДж/кг) 5.2-8.7, антрацит (Q=27200 кДж/кг) 2.3-3.9 Выход под дымоход, мм: 160X180 Толщина внутренней стенки теплообменника, мм: 5 Разрежение за котлом, Па, не меньше: 25 Объём водной рубашки, л: 96 Температура воды на входе в котел, не меньше, ºС: 55 Температура воды на выходе из котла, не больше, ºС: 95 Состояние: Новое Бренд: Ретра Вид топлива: Дрова, опилки, щепа, уголь, торфобрикет Объём топки, л: 87 Высота дымовой трубы от оси дымохода котла, м: 7

Гарантия:уточняйте
Почему Котел-Пром?
  • Вся продукция сертифицирована

  • Качество прежде всего

  • Возврат в течении 14 дней

  • Гарантия на всю продукцию

Варианты доставки:
  • Самовывоз(карта проезда)

  • Доставка курьером по Харькову

  • Доставка по Украине

Способы оплаты
  • Наличными при получении товара

  • Безналичная оплата

  • Банковский перевод на карту

  • Банковский перевод на расчетный счет

Котел Ретра-5М 25 кВт

Котлы предназначены для работы в системах центрального водного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

Опционально котлы приспособлены к монтажу вентилятора и блока управления (контроллера), который контролирует процесс горения и работу насосов центрального отопления (модель Ретра-5М PLUS). Котлы модели Ретра-5М работают с механическим регулятором тяги и не нуждается в электропитании.

Преимущества котлов модельного ряда «Ретра-5М»:

  • Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
  • Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
  • Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
  • Гарантия - 3 года!

СТРОЕНИЕ КОТЛА

Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3) (конвекторные камеры), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (22), под колосниковыми решетками находится камера поддувала (зольник) (11). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).

    1. стальной теплообменник;
    2. камера сгорания (топка);
    3. перегородка прямая;
    4. дымоход;
    5. шибер газохода поворотный;
    6. рассекатель первичного воздуха;
    7. патрубок под регулятор тяги;
    8. канал подачи вторичного воздуха с шибером для регулирования;
    9. форсунки вторичного воздуха;
    10. рыхлитель топлива;
    11. камера поддувала (зольник);
    12. кожух декоративный;
    13. люк загрузочный;
    14. люк выгребной и удаления пепла;
    15. люк поддувала;
    16. патрубок подачи;
    17. люк для чистки дымовых каналов;
    18. патрубок поворота;
    19. клапан предохранительный;
    20. патрубок сливной с шаровым краном;
    21. слой теплоизоляции;
    22. решетка колосниковая;
    23. наклонные трубы теплообменника;
    24. термоманометр;
    25. пульт управления;
    26. патрубок под термодатчик пульта управления ;
    27. регулятор тяги;
    28. медная гильза для установления термодатчика;
    29. вентилятор наддува.

    ПРИНЦИП РАБОТИ КОТЛА

    Вода из системы теплоснабжения поступает в котел через патрубок поворота (18), растекается по внутренним пустотам теплообменника и, через его металлические стенки, отбирает тепло от топлива, которое сгорает (контактным и радиационным образам) в топке и газообразных продуктов сгорания (конвективным образом в остальных частях теплообменника). Нагретая вода через патрубок подачи (16) поступает в систему теплоснабжения.

    Розжиг холодного котла можно проводить только убедившись в том, что котел герметичный и действительно заполнен водой. Необходимо приоткрыть дверцу поддувала. Розжиг необходимо проводить сухими дровами на протяжении 0,5 ч, добиваясь постепенного повышения температуры воды на выходе из котла до 70 °С. Первый розжиг котлов модели «Ретра-5М PLUS» проводится без системы приточной вентиляции (при отключенном вентиляторе), регулируя приток воздуха открыванием дверцы поддувала, помня о включении насосов центрального отопления после превышения температуры на выходе из котла выше 40 °С (в дальнейшем, при использовании вентилятора, насос, который имеет связь с контроллером, включится автоматически).

    Первые 3-4 дня рекомендуется беспрерывное горение котла при температуре воды на выходе 70-80 °С. В дальнейшем можно провести программирование работы котла на электронном контроллере согласно правилам, которые представлены в инструкции к контроллеру (электронному пульту).

    При розжиге не разрешается заполнять всю камеру сжигания (дрова – 50% заполнения, уголь, брикет – 30%).

    После розжига управление процессом и подачей первичного и вторичного воздуха в камеру сгорания происходит в автоматическом режиме:

    • в котлах модели «Ретра-5М» с помощью регулятора тяги;
    • в котлах модели «Ретра-5М PLUS» с помощью электронного блока управления (контроллера).

    Система первичного и вторичного распределения воздуха в котлах модели «Ретра-5М PLUS» дает возможность работать котлу после плотного закрытия всех дверок и люков согласно заданным на контроллере параметрам. Роль обслуживающего персонала заключается только в своевременном пополнении камеры сгорания топливом.

    КОМПЛЕКТ ПОСТАВКИ:

    Котел Ретра-5М:

    1. Регулятор тяги
    2. Термо манометр
    3. Клапан предохранительный
    4. Кран шаровый
    5. Американка 1 1/2”
    6. Заглушка 1/2”





    Котел Ретра-5М PLUS:

    1. Вентилятор радиальный
    2. Термо манометр
    3. Клапан предохранительный
    4. Кран шаровый
    5. Американка 1 1/2”
    6. Заглушка 3/4"п
    7. Пульт ST-24
    8. Гильза под термодатчик


     Паспорт котла Ретра-5М

    Технические характеристики котлов модельного ряда "Ретра-5М" мощностью 10-32 кВт

    Габаритные размеры
