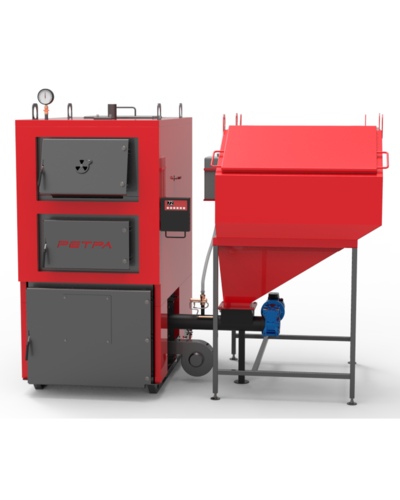

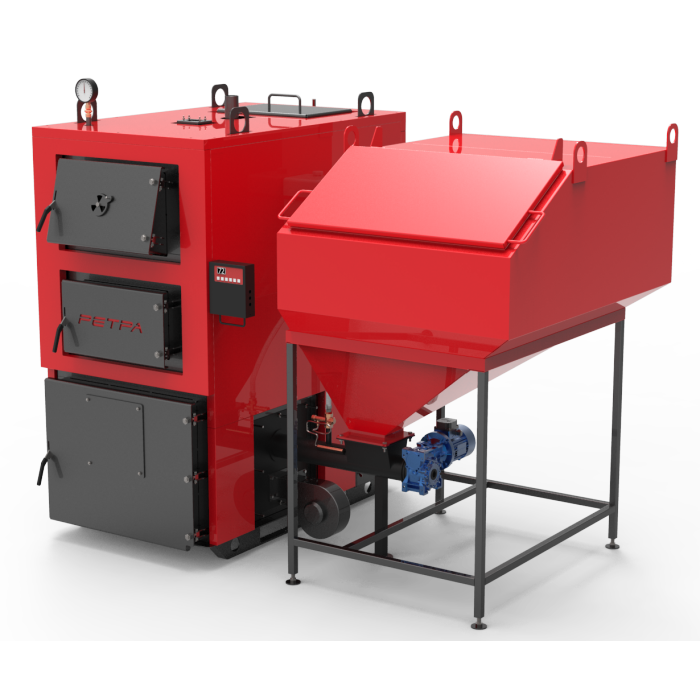

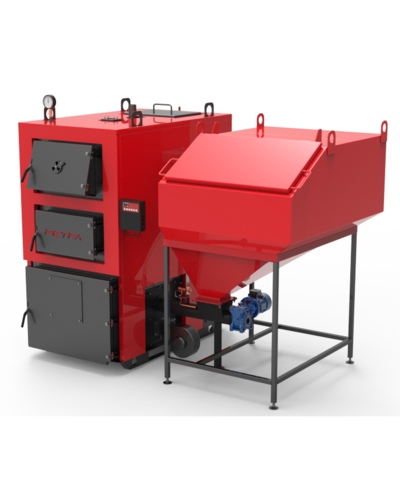

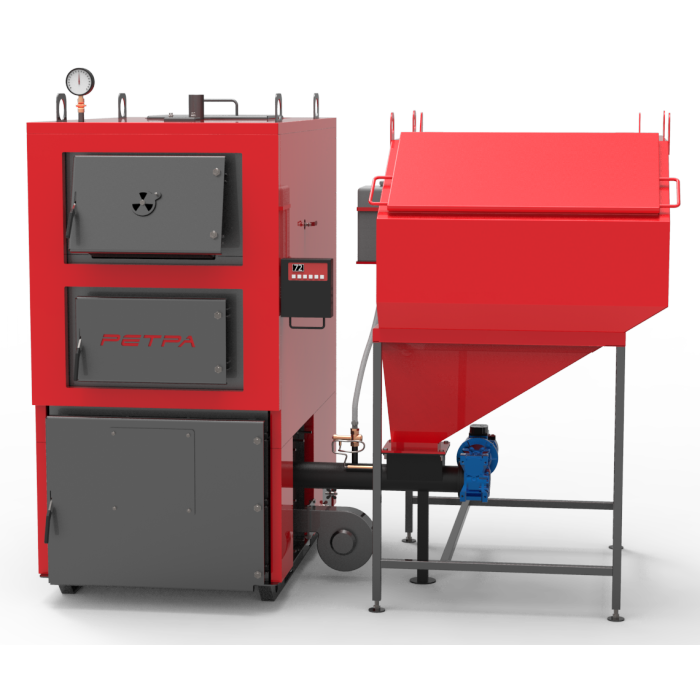

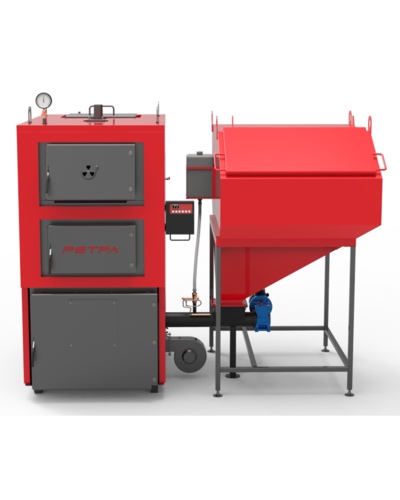

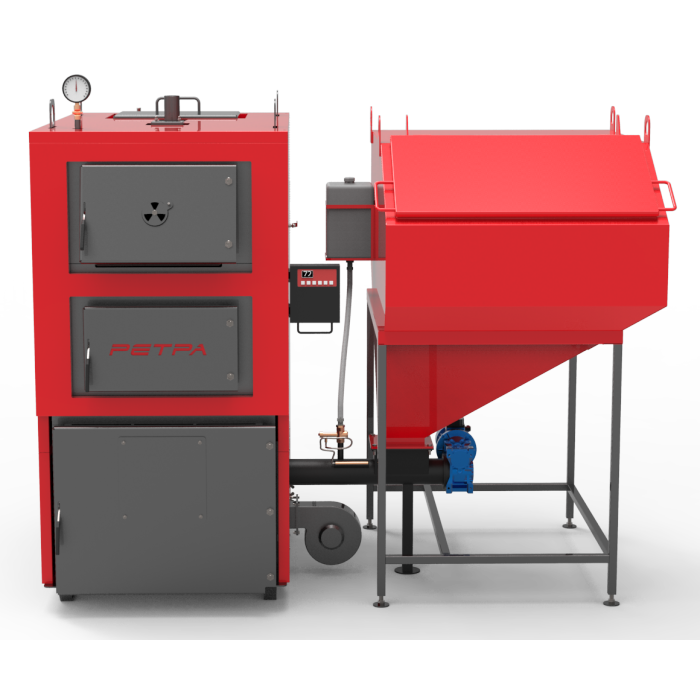

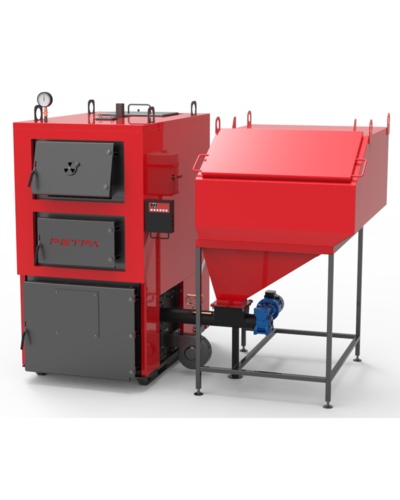

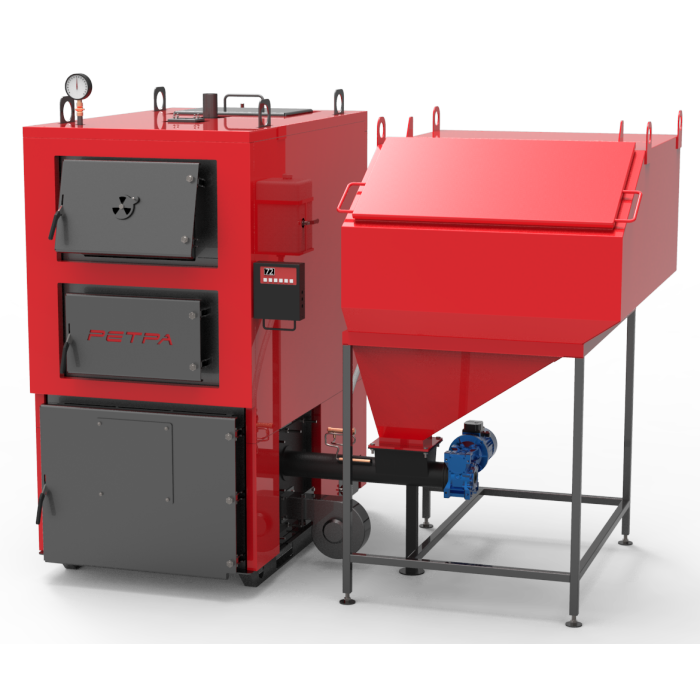

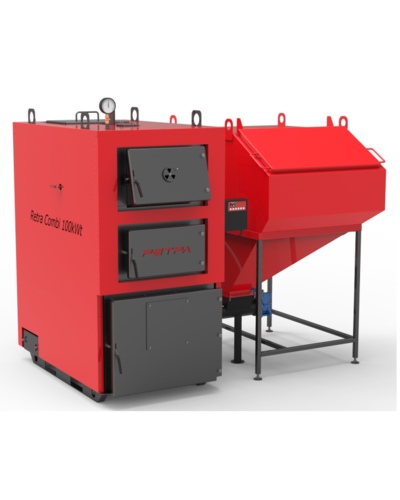

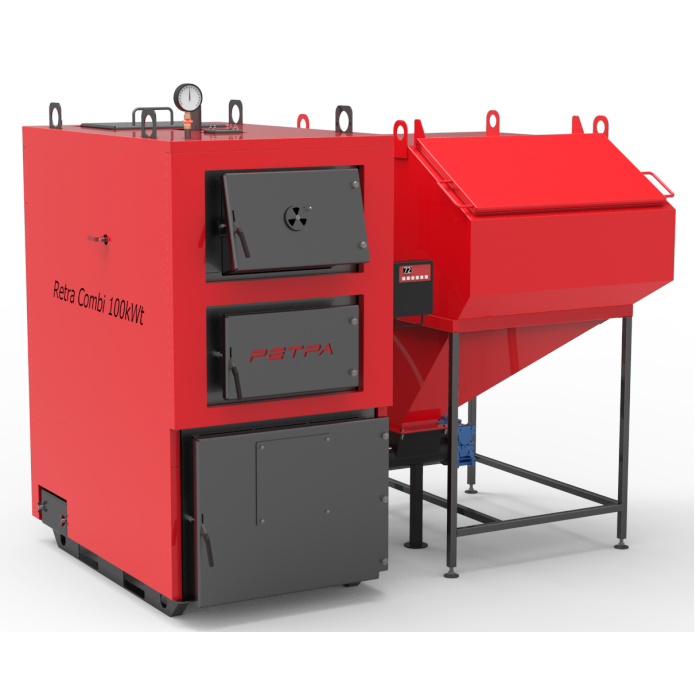

Котел Ретра-4М Combi 25 кВт с ретортной горелкой
Загрузка и сжигание топлива может происходить тремя способами:
Режим ручной загрузки:
Топливо через верхний люк загружается на колосниковую решетку (верхняя камера сгорания), где и происходит его сжигание. Этот режим предназначен для использования любого топлива крупной фракции (дерево, брикет, кусковой уголь, солома и т.д.). Первичный воздух подается через рассекатель вентилятором, который установлен снизу на задней стенке котла; вторичный воздух для сжигания пиролизных газов подается через форсунки на боковых и верхней стенке топки вентилятором, который находит на верхней стенке. Процесс горения и работу насоса центрального отопления контролирует пульт управления, золоудаления - ручное.
Режим работы с факельной горелкой:
В нижний люк котла устанавливается факельная горелка, в которую механизировано подается топливо из бункера. Сгорание топлива проходит в нижней камере. Этот режим автоматической загрузки предназначен для сжигания пеллет (в том числе агропелет). Факел пеллетной горелки направлен на заднюю стенку топки котла с футеровкой. Процесс авторозжига, горения и очистки горелки контролирует многофункциональный блок управления. Механизированная подача топлива, бункер и автоматика поставляется в комплекте с факельной горелкой.
Режим работы с ретортный горелкой:
Демонтируется боковой люк котла, на место которого устанавливается ретортная горелка. Топливо подается из бункера с помощью шнека горелки, сгорания топлива проходит в нижней камере. Этот режим автоматической загрузки предназначен для сжигания пеллет и мелкого угля. Процесс горения контролирует блок управления. Питательный бункер для топлива защищен системой пожаротушения с термостатическим клапаном BVTS.
Назначение
Котлы предназначены для работы в системах центрального водяного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя для теплого и горячего водоснабжения жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.
Котлы предназначены для работы в системах с рабочим давлением не более 0,2МПа (по заказу - 0,6 МПа) и температурой воды на выходе из котла не более +95 °С.
Преимущества котлов «Ретра-4М Combi»:
- Три режима работы.
- Надежность бренда.
- Две камеры сгорания.
- Современная автоматика.
- 5 лет гарантии.
- Постоянный сервис.
- Конструкция котла позволяет сжигать разные виды топлива (пеллеты, уголь, дерево, брикеты, опилки, отходы древесины).
- Высокая универсальность: возможность использования различных типов горелок или ручного режима работы.
- Толщина стенки теплообменника - 5мм (до 100кВт), 6мм (150кВт), что дает большие сроки эксплуатации.
Строение котла "Ретра-4М Combi" мощностью 25-150 кВт
Стальной теплообменник (1) состоит из трех основных частей: снизу находится нижняя камера сгорания (15) для использования режима работы с горелкой, сверху расположена верхняя камера сгорания (16) для ручного режима; за ними находятся прямые перегородки (21), которые образуют конвективные каналы теплообменника. Обе камеры разделены колосниковой решеткой (9). Прямые перегородки и стенки теплообменника охлаждаются водой, образуя так называемую «водяную рубашку».
При использовании котла в ручном режиме процесс горения происходит в верхней камере сгорания на колосниковых решетках, под колосниковой решеткой размещен рассекатель первичного воздуха (5), который вместе с вентилятором (8) составляют систему подачи первичного воздуха. Вторичный воздух поступает в камеру сгорания от вентилятора (7) через коллекторы подачи и форсунки (10). Нижняя камера сгорания одновременно выполняет функцию камеры накопления золы с установленным зольным ящиком (6).
На передней стороне котла размещены люки с дверями: для загрузки топлива (2), шуровочные (3), нижний люк (4) для удаления золы.
В комплект котла входит пульт управления с датчиками температуры, которые погружаются в гильзу (11). Подключение котла к системе водоснабжения осуществляется с помощью патрубка подачи (12), который расположен на верхней стенке котла и патрубка обратки (13), который расположен на задней стенке котла. Также на задней стенке котла размещен сливной патрубок с шаровым краном и предохранительный клапан, который срабатывает при превышении давления разрешенной величины. На верхней стенке котла размещен манометр с краном (14).
При использовании режима работы с факельной (17) или ретортной (19) горелкой, рассекатель первичного воздуха (5) демонтируется и устанавливается заглушка коллектора первичного воздуха (18). Задняя стенка нижней камеры сгорания (15) защищена от огненного факела горелки футеровкой (21).
Принцип работы котла
Вода из системы теплоснабжения поступает в котел через патрубок обратки (13), растекается по всем внутренним полостям теплообменника и отбирает тепло от горящего топлива через его металлические стенки (контактным и радиационным способами в топке) и газообразных продуктов сгорания (конвективным способом в других частях теплообменника). Нагретая вода через патрубок подачи (12) поступает в систему теплоснабжения.
В режимах работы котла с факельной или ретортной горелкой рассекатель первичного воздуха и чугунная колосниковая решетка демонтируются, вентиляторы первичного и вторичного воздуха котла не используются (действует только вентилятор, установленный на горелке); на место рассекателя первичного воздуха устанавливается заглушка. Золоудаление из котла ручное с помощью зольного ящика. Для автоматических режимов работы котел укомплектовывается бункером (для факельной горелки дополнительно поставляется переход под бункер и гибкий шнек). После разжигания котла управления процессом горения проходит в автоматическом режиме. Вам остается только пополнять бункер топливом.
Комплект поставки «Ретра-4М Combi»
№ п/п | Наименование | Единицы | Ручной режим работы | Режим работы с ретортной горелкой | Режим работы с факельной горелкой |
1 | Котел Ретра-4М Combi | шт. | 1 | 1 | 1 |
2 | Вентилятор с шибером | шт. | 2 | 2 | 2 |
3 | Пульт управления | шт. | 1 | 1 | 1 |
4 | Манометр ДМ 05-МП-ЗУ | шт. | 1 | 1 | 1 |
5 | Кран под манометр | шт. | 1 | 1 | 1 |
6 | Клапан предохранительный | шт. | 1 | 1 | 1 |
7 | Кран шаровый 1/2" | шт. | 2 | 2 | 2 |
8 | Заглушка под горелку Pancerpol PPSM TRIO | шт. | 1 | 1 | 1 |
9 | Пеллетная горелка Pancerpol PPSM TRIO | шт. | - | 1 | - |
10 | Система пожаротушения с термостатическим клапаном BVTS | шт. | - | 1 | - |
11 | Бункер питательный | шт. | - | 1 | 1 |
12 | Факельная горелка OXI* | шт. | - | - | 1 |
13 | Питательный гибкий шнек с устойчивым к возгоранию ПУ рукавом | шт. | - | - | 1 |
14 | Переход от бункера к гибкому шнеку | шт. | - | - | 1 |
15 | Крепление | К-кт | 1 | 1 | 1 |
16 | Эксплуатационная документация | К-кт | 1 | 1 | 1 |
Паспорт котла Ретра-4М Combi 25-150 кВт
Паспорт пульта RETRA-1NEW(S) (Приложение Ж)
Технические характеристики котлов «Ретра-4М Combi» мощностью 25-150 кВт
Габаритные и подсоединительные размеры котлов «Ретра-4М Combi» мощностью 25-150 кВт
