Котел Ретра-4М 300 кВт

Подобные товары:
Артикул: 000003519

349000грн

В наличии

Характеристики:

Производитель: Ретра Объем бункера, м3: 2 Диаметр трубы дымохода, мм: 350 Температура продуктов сгорания, не больше, ºС: 140-160 Предохранительный клапан, присоединительный размер: dy40 Напряжение питания, В/частота, Гц: 380/50 Номинальный расход топлива, кг/ч, не больше: основной вид топлива (Q=18 МДж/кг) 70, резервный вид топлива (Q=27 МДж/кг) 33.6 Выход под дымоход, мм: 350X260 Толщина внутренней стенки теплообменника, мм: 6 Разрежение за котлом, Па, не меньше: 60 Объём водной рубашки, л: 830 Температура воды на входе в котел, не меньше, ºС: 55 Температура воды на выходе из котла, не больше, ºС: 90 Состояние: Новое Бренд: Ретра Вид топлива: основной режим: Пеллеты, щепа, опилки, мелкий уголь до 25мм резервный режим: Уголь каменный, антрац Объём топки, л: 1050 Высота дымовой трубы от оси дымохода котла, м: 15

Гарантия:уточняйте
Почему Котел-Пром?
  • Вся продукция сертифицирована

  • Качество прежде всего

  • Возврат в течении 14 дней

  • Гарантия на всю продукцию

Варианты доставки:
  • Самовывоз(карта проезда)

  • Доставка курьером по Харькову

  • Доставка по Украине

Способы оплаты
  • Наличными при получении товара

  • Безналичная оплата

  • Банковский перевод на карту

  • Банковский перевод на расчетный счет

Котел Ретра-4М 300 кВт

Назначение

Котлы отопительные с максимальной температурой воды 90 °С и рабочим давлением до 0,25 МПа (0,6 МПа - по заказу), с микропроцессорным регулированием температуры теплоносителя, принудительной регулируемой подачей воздуха и автоматизированной подачей топлива в камеру сгорания (при необходимости переводится на режим ручной загрузки топлива) - предназначены для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового назначения, оборудованных системами отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя.

Принцип работы

Котлы «Ретра-4М» могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива.

В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.

Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.

Принципиальная схема подачи топлива для котлов серии «Ретра-4М»

4m 25-150 opys rus

Преимущества:

  • Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
  • Работа в ручном и автоматическом режиме;
  • Возможность использования различных видов топлива, более доступных потребителю;
  • Уникальная самоочистная горелка совкового типа с водяным охлаждением, работающая в автоматическом режиме сжигания низкокачественной пеллеты, угля, лузги, щепы, опилок и другого мелкофракционного топлива;
  • Двойное предотвращения возгорание в шнеке;
  • Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
  • Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (10 лет и более);
  • Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
  • Котлы изготавливаются из котловой стали толщиной 6-8 мм;
  • Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.
  • Котлы моделей «Ретра-4М» производятся в двух разновидностях (Ф - прямой котел с футерованными люками, В - котел со скосом с водоохлаждающими люками).

Строение котла "Ретра-4М" мощностью 200-1500 кВт

4m 25-150 bud1

  1. котел «Ретра-4М» з НГС;
  2. люк загрузочный;
  3. люк шуровочный;
  4. люк для удаления пепла;
  5. люк верхний для чистки дымовых каналов;
  6. патрубок подачи;
  7. патрубок под предохранительный клапан;
  8. трубы колосниковые;
  9. настил из чугунных решеток;
  10. кожух декоративный;
  11. водная рубашка;
  12. НГС (насадка горелка самоочистная);
  13. мотор редуктор подвижного поддона НГС;
  14. шнековый транспортер горелки;
  15. мотор редуктор шнековой подачи;
  16. шибер горловины бункера;
  17. бак для воды (система пожаротушения шнековой подачи);
  18. бункер;
  19. люк бункера для загрузки топлива;
  20. вентилятор;
  21. манометр;
  22. камера сгорания (топка);
  23. кран под манометр;
  24. дымоход;
  25. поворотный шибер дымохода;
  26. прямая перегородка;
  27. теплоизоляция;
  28. люк боковой для удаления сажи и пепла;
  29. камера для накопления золы (зольник);
  30. патрубок сливной с шаровым краном;
  31. патрубок обратки;
  32. медная гильза для установки термодатчика.

Разновидности котлов:

  • Ф – с футерованными люками;
  • В – с водоохлаждаемыми люками;
  • П – лицевая сторона котла вертикальная (прямая);
  • К – лицевая сторона котла наклонная (под углом).

По отдельному заказу теплообменник котла изготавливается усиленным - рабочее давление до 0,6 МПа.

NPS

Бесспорное достоинство котлов - уникальная Самоочистная Горелка Совкового типа, которая работает в едином комплексе с котлом и питательным бункером соединенных винтовым шнеком. Устройство имеет корпус с водяным охлаждением и подвижную платформу, что движется по направляющим с помощью эксцентрика и мотор-редуктора, а также дает возможность равномерного распределения топлива по всей поверхности горелки и полного его сгорания. Корпус горелки также содержит форсунки для подачи воздуха от вентилятора. Система имеет длительный срок эксплуатации, устанавливается на котлы мощностью от 200 кВт до 2,0 МВт и может применяться для широкого спектра топлива мелкой фракции, поскольку является неприхотливым к его качеству, сорта и влажности.


Система управления твердотопливным котлом "Ретра-4М"

Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека и насадкой горелкой.

Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры.

Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.

Принцип работы автоматики

Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова.

В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.

Комплект поставки котла "Ретра-4М"

  1. котел;
  2. НГС (насадка горелка самоочистная);
  3. шнек с мотор-редуктором;
  4. система пожаротушения с клапаном BVTS;
  5. питательный бункер;
  6. вентилятор наддува;
  7. пульт управления;
  8. предохранительный клапан;
  9. манометр с краном под манометр;
  10. чугунные решетки;
  11. заглушка под пеллетную горелку (при ручном режиме работы);
  12. система водоохлаждения люков (по заказу - футерованные);
  13. крепление.

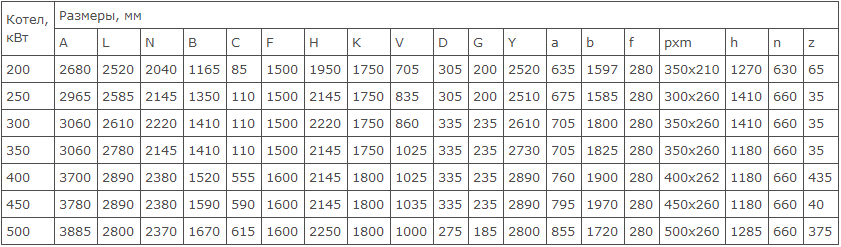

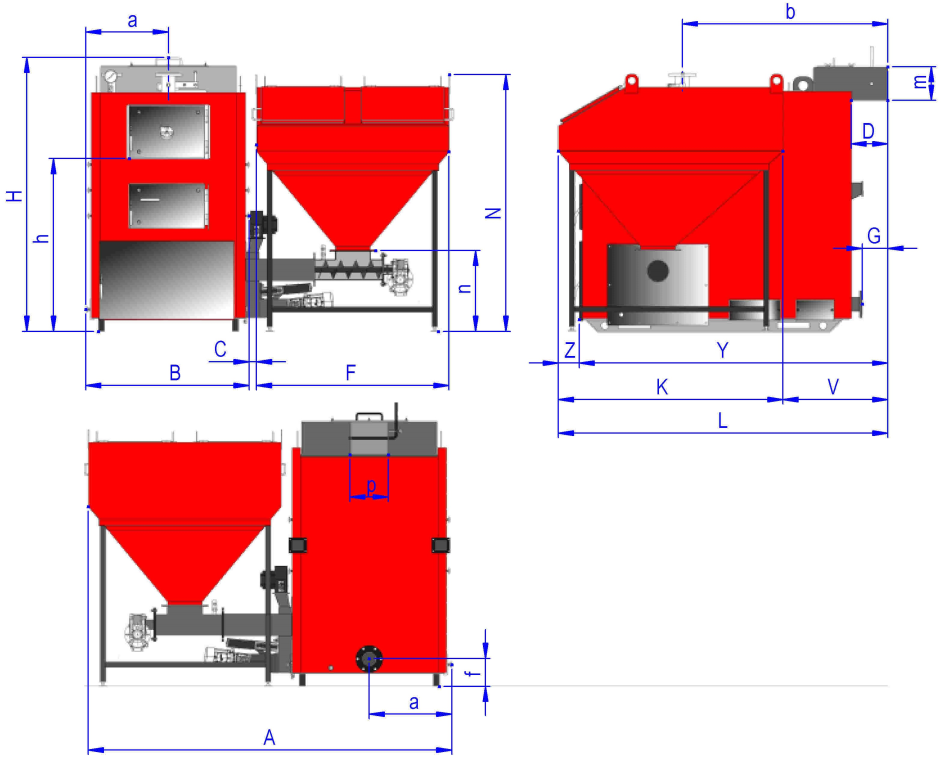

Габаритные и присоединительные размеры котлов модельного ряда "Ретра-4М" мощностью 200-500 кВт

Паспорт котла Ретра-4М 200-1500 кВт

 Паспорт пульта Ретра-2

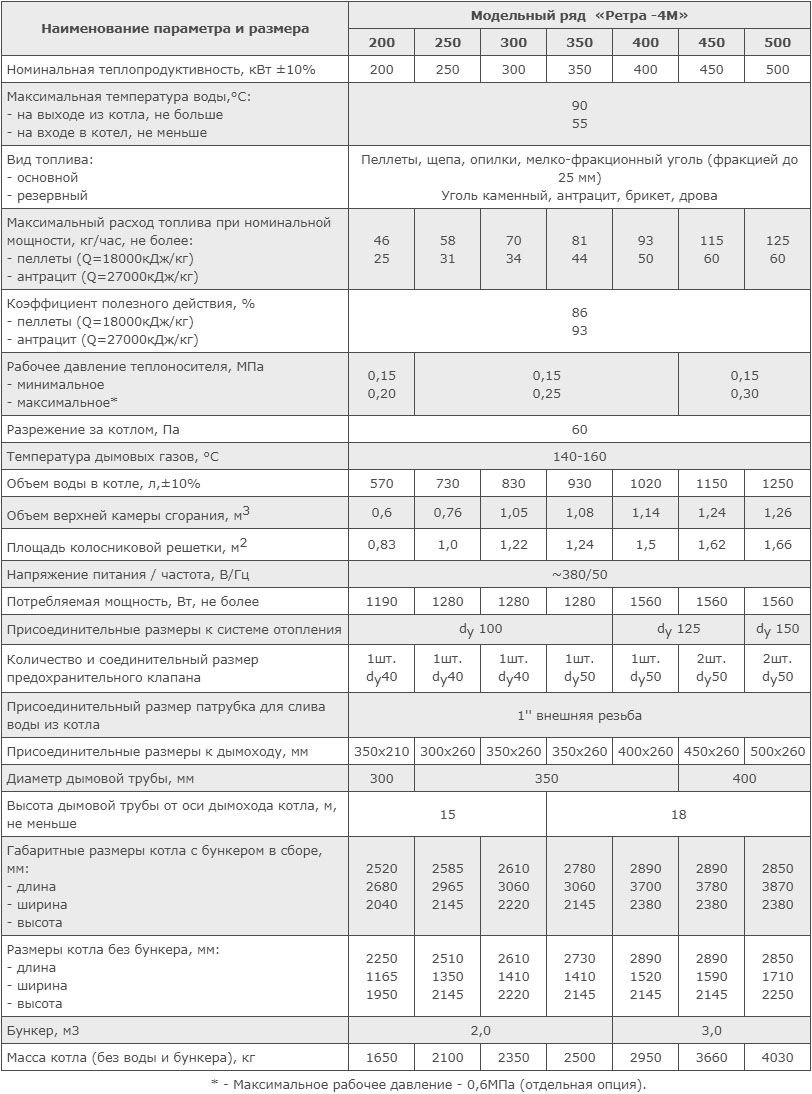

Технические характеристики котлов модельного ряда "Ретра-4М" мощностью 200-500 кВт
