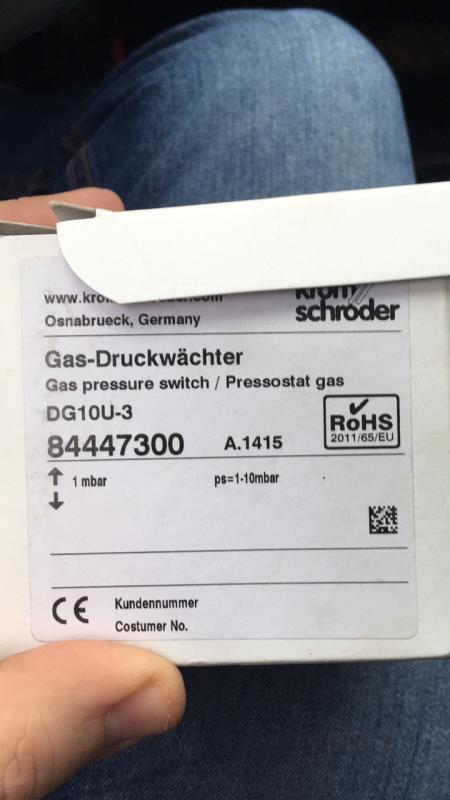

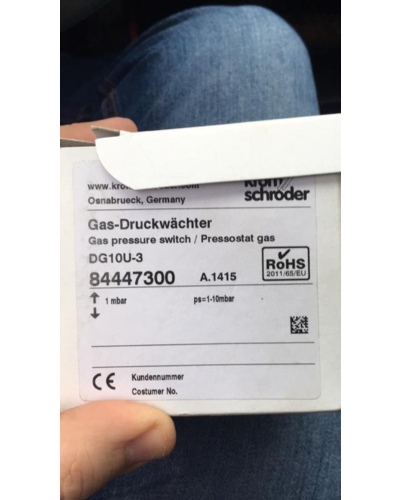

Датчик-реле давления Kromschroder DG 10U-3 /Реле давления газa - воздух DG 10U-3
- Диапазон регулировки 1,0-10 мбар
- Контроль давления газа и воздуха
- Обеспечение безопасности при снижении давления газа и воздуха
- Возможность установки пределов срабатывания
- Испытаны и сертифицированы по EG-Baumuster. Разрешены к применению в Украине
- Международный допуск
- Предназначены для работы с биогазом
- Кнопка ручной деблокировки (исполнения H и N)
- Особая конструкция датчиков
Область применения
- Область применения по EN 1854.
- Для газов, воздуха и дымовых газов.
- Диапазон срабатывания от 0,5 до 500 мбар; см. таблицу данных.
- Согласно специальных строительных методик по стандарту VdTUV приложение "давление 100/1", допускается использование DG в качестве датчиков-реле давления для применения на огневых установках по TRD 604, §3.6.4., генерирующих пар или горячую воду.
Типы :
DG..B — для избыточного давления
DG..U — для избыточного, разряжения и дифференциального давления
DG..H — с блокировкой при повышении давления
DG..N — с блокировкой при понижении давления
DG..I — для разрежения на газ
Разблокировка DG..H и DG..N производится кнопкой на датчике после приведения давления в норму.
Исполнение
| |
Избыточное давление |
Давление разряжения |
Дифференциальное
давление* |
| DG..B |
газ, воздух или дымовые газы |
- |
- |
| DG..U |
газ, воздух или дымовые газы |
воздух или дымовые газы |
воздух или дымовые газы |
DG..H
DG..N |
газ, воздух или дымовые газы |
воздух или дымовые газы |
воздух или дымовые газы |
|
* При измерении дифференцированного давления газ не подавать.
Мембранный датчик-реле давления, без силикона, с микровыключателем.
Материал мембраны: NBR.
Материал корпуса: пластмасса, армированная стекловолокном.
Материал основания: сплав AlSi, литьё под давлением.
Испытаны и сертифицированы в соответствии с требованиями к газопотребляющим приборам (90/396/EWG) и EN 1854.
|
Размеры датчика-реле давления Kromschroder DG 10U-3
Характеристики DG 10U-3
| Типы |
Диапазон работы
нижний | верхний
mbar |
Разница давления
нижний | верхний
mbar |
Различие между давлением включения
и возможным размыканием
mbar |
pmax*
mbar |
Вес
kg |
| DG 6 B, U |
0,4 - 6 |
0,2 - 0,3 |
|
600 |
0,30 |
| DG 10 B, U |
1 - 10 |
0,25 - 0,4 |
|
600 |
0,30 |
| DG 50 B, U |
2,5 - 50 |
0,6 - 1,5 |
|
600 |
0,33 |
| DG 150 B, U |
30 - 150 |
2,5 - 5 |
|
600 |
0,33 |
| DG 500 B, U |
100 - 500 |
8 - 24 |
|
600 |
0,33 |
| DG 10 H, N |
1 - 10 |
|
0,4 - 1 |
600 |
0,30 |
| DG 50 H, N |
2,5 - 50 |
|
0,4 - 2 |
600 |
0,30 |
| DG 150 H, N |
30 - 150 |
|
0,4 - 4 |
600 |
0,33 |
| DG 500 H, N |
100 - 500 |
|
4 - 17 |
600 |
0,33 |
| * и макс. противоатмосферное или макс. дифф. давление между верхней и нижней камерами. |
- Применяется для газа и воздуха
- Для контроля избыточного, дифференцированного давления (только воздуха) и давления разряжения (только воздуха)
- Диапазон регулировки 1-10 мбар
- Макс. рабочее давление 600 мбар
Для того, чтобы купить реле давления газ - воздух Kromschroder DG 10U-3 нужно использовать заказной артикул, который соответствует вашей горелке или обратиться к нашим менеджерам по телефонам (066)364-20-64
Характеристики
| Основные |
| Производитель |
Kromschroder |
| Страна производитель |
Германия |
